Jak podłączyć domofon do furtki? Poradnik krok po kroku

Do podłączenia domofonu przy furtce stosuje się przewód niskonapięciowy, zwykle 4- lub 8-żyłowy, a system zasila się napięciem 12 V. Całość montuje się w trzech głównych punktach: kaseta zewnętrzna, unifon lub monitor w domu oraz elektrozaczep furtki. Z tego poradnika dowiesz się, jak krok po kroku poprowadzić kable, podłączyć zasilanie i uniknąć najczęstszych błędów.

Jaki domofon do furtki wybrać?

Wybór urządzenia zależy przede wszystkim od odległości między furtką a domem, możliwości ułożenia kabli oraz tego, czy potrzebujesz wyłącznie rozmowy, czy również podglądu wideo. Warto już na starcie ustalić, czy domofon ma obsługiwać samą furtkę, czy także bramę wjazdową. Od tego zależy liczba żył w przewodzie i typ monitora.

Na rynku dostępne są zarówno proste systemy audio, jak i wideodomofony z kamerą, modułem Wi-Fi czy obsługą kart zbliżeniowych. Różnią się nie tylko ceną, ale też sposobem montażu i wymaganiami co do okablowania. Przy furtce domu jednorodzinnego coraz częściej wybiera się wersję z kamerą, ponieważ pozwala zobaczyć osobę stojącą przed wejściem.

Domofon audio czy wideodomofon?

Domofon audio pozwala usłyszeć osobę stojącą przy furtce i zdalnie otworzyć wejście. To tańsze rozwiązanie, które sprawdza się tam, gdzie nie ma potrzeby weryfikacji wizualnej. W domu jednorodzinnym większą wartość ma jednak wideodomofon, ponieważ widzisz rozmówcę na ekranie jeszcze przed otwarciem furtki.

Dobry wideodomofon zewnętrzny powinien mieć kamerę z trybem nocnym IR, dzięki czemu obraz pozostaje czytelny po zmroku bez dodatkowego oświetlenia. Różnica w cenie między wersją audio a wideodomofonem wynosi zwykle 20–30 proc.

System przewodowy czy bezprzewodowy?

Instalacja przewodowa jest stabilniejsza i mniej podatna na zakłócenia, ale wymaga poprowadzenia kabla od budynku do furtki. Taki montaż najwygodniej wykonać na etapie prac ziemnych lub budowy ogrodzenia. W gotowym ogrodzie oznacza to przeważnie wykop lub prowadzenie przewodu w rurze ochronnej pod powierzchnią terenu.

System bezprzewodowy eliminuje część prac kablowych, jednak nadal wymaga zasilania panelu i elektrozaczepu. Może być też bardziej wrażliwy na warunki atmosferyczne oraz interferencje radiowe. Sprawdza się zwłaszcza wtedy, gdy nie ma możliwości rozebrania nawierzchni albo odległość między furtką a domem jest niewielka.

Porównanie obu typów przedstawia tabela:

Jakie funkcje zwiększają wygodę?

Przy furtce warto zwrócić uwagę na dodatkowe funkcje, które ułatwiają codzienne korzystanie z wejścia. Najbardziej przydatne są:

• otwieranie furtki i bramy dwoma osobnymi wyjściami sterującymi,
• kamera z podświetleniem IR i szerokim kątem widzenia,
• aplikacja mobilna lub moduł GSM do odbierania połączeń poza domem,
• otwieranie kartą zbliżeniową, kodem, pilotem lub smartfonem przez Bluetooth,
• obudowa aluminiowa o klasie szczelności minimum IP44 i zakresie pracy od -25°C do +55°C.

Jak zaplanować trasę kabla i miejsce montażu?

Dobre zaplanowanie instalacji pozwala uniknąć późniejszego rozkopywania ogrodu i sztukowania przewodów. Kaseta zewnętrzna powinna być montowana na słupku ogrodzeniowym, murku lub ścianie przy furtce, na wysokości 150 cm. Dzięki temu wygodnie się z niej korzysta, a kamera obejmuje twarz rozmówcy.

Kabel prowadzi się w ziemi w rurze ochronnej, zwykle na głębokości 60–80 cm. Do systemów domofonowych nadaje się przewód wielożyłowy lub skrętka komputerowa kategorii 5e. Na krótkich odcinkach do 30 m wystarczy przewód 4-żyłowy. Przy dłuższych trasach lub planowanej rozbudowie lepiej ułożyć przewód 8-żyłowy.

Przy projektowaniu trasy uwzględnij:

• zapas przewodu po obu stronach, najlepiej 10–20 proc. długości,
• osobny bezpiecznik dla zasilacza domofonu,
• dodatkowe żyły na przyszłe sterowanie bramą wjazdową,
• estetyczne ukrycie kabli od frontu posesji.

Jak podłączyć domofon do furtki krok po kroku?

Montaż lepiej rozpocząć od wyłączenia zasilania w obwodzie, do którego będzie podłączony transformator. Prace przy napięciu 230 V należy powierzyć elektrykowi. Samo podłączenie niskonapięciowych żył można wykonać samodzielnie, o ile dokładnie czytasz schemat producenta.

Typowa kolejność prac wygląda następująco:

1. Wybierz miejsce na kasetę zewnętrzną i unifon, a następnie wytycz trasę kabla.
2. Ułóż przewód w rurze ochronnej od furtki do budynku, zostawiając zapas.

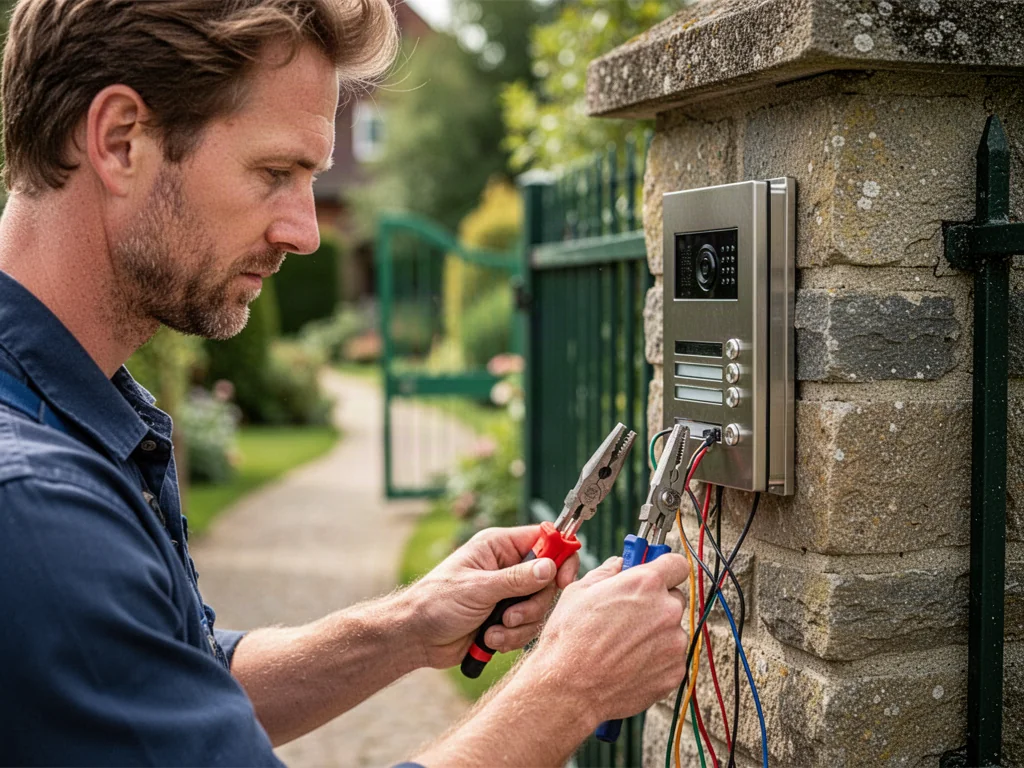

3. Zamocuj kasetę natynkowo lub podtynkowo na wysokości około 150 cm.
4. Zamontuj unifon lub monitor w domu na wysokości 140–160 cm.
5. Podłącz żyły zgodnie ze schematem – osobno zasilanie, audio i sterowanie elektrozaczepem.
6. Podłącz transformator 12 V do sieci i sprawdź polaryzację.
7. Wykonaj test rozmowy, wywołania oraz otwierania furtki.

W wielu zestawach zasilanie plus oznacza się kolorem czerwonym, minus czarnym, a sterowanie furtki żółtym lub białym. Zawsze jednak decyduje instrukcja urządzenia, dlatego nie podłączaj przewodów wyłącznie po kolorach.

Elektrozaczep, brama i stabilna furtka – na co uważać?

Elektrozaczep zwalnia furtkę po naciśnięciu przycisku na unifonie lub monitorze. Musi być dopasowany do rodzaju zamka, kierunku otwierania skrzydła oraz napięcia, jakie daje system. W większości instalacji stosuje się elektrozaczepy niskonapięciowe, zwykle 12 V DC.

Nawet poprawnie podłączony domofon nie zadziała, jeżeli furtka opada, ociera o słupek albo zbyt mocno napiera na zaczep. Przed montażem elektroniki warto sprawdzić zawiasy, stabilność słupka i swobodę pracy zamka. To szczególnie ważne przy ogrodzeniach panelowych, gdzie kasetę montuje się zwykle na słupku lub dodatkowym profilu technicznym.

Jak połączyć domofon z bramą wjazdową?

W domach jednorodzinnych system często obsługuje dwie strefy wejścia – furtkę dla pieszych i bramę wjazdową. Do tego potrzebne są dwa wyjścia sterujące w monitorze oraz dodatkowy przewód lub moduł przekaźnikowy. Dzięki temu furtkę i bramę otwiera się osobnymi przyciskami.

Jeżeli brama ma napęd, domofon podłącza się do wejścia sterującego krok-po-kroku lub do dedykowanego zacisku zgodnie z instrukcją napędu. Warto już na etapie prowadzenia kabla przewidzieć dodatkowe żyły, aby nie kuć podjazdu drugi raz.

Jak uniknąć błędów montażowych?

Większość usterek wynika z prostych pomyłek. Do najczęstszych należą:

• odwrócona polaryzacja, przez co nie ma dźwięku lub nie działa otwieranie,
• zbyt cienki kabel, który powoduje spadki napięcia,
• brak rury ochronnej w ziemi i uszkodzenie przewodu,
• montaż kasety w miejscu narażonym na bezpośrednie zalewanie wodą,
• pozostawienie zbyt małego zapasu przewodu,
• podłączanie zasilania 230 V bez odpowiednich uprawnień.

Elektrozaczep i panel zewnętrzny to elementy narażone na wilgoć, dlatego kasetę warto wybierać w obudowie o klasie co najmniej IP44, a przeloty przewodów uszczelnić silikonem.

Ile kosztuje domofon do furtki?

W 2026 roku koszt prostego zestawu domofonowego z elektrozaczepem wynosi zwykle 200–1000 zł. Wideodomofon z kamerą, monitorem i podstawowym okablowaniem to wydatek rzędu 2000–4000 zł.

Rozbudowany system z modułem GSM, otwieraniem kodem, kartą i obsługą bramy wjazdowej może kosztować od 5000 do 8000 zł. Do tego należy doliczyć montaż, który w zależności od odległości i trudności prac ziemnych wynosi zwykle od 500 do 2000 zł.

Przykładowe widełki cenowe:
